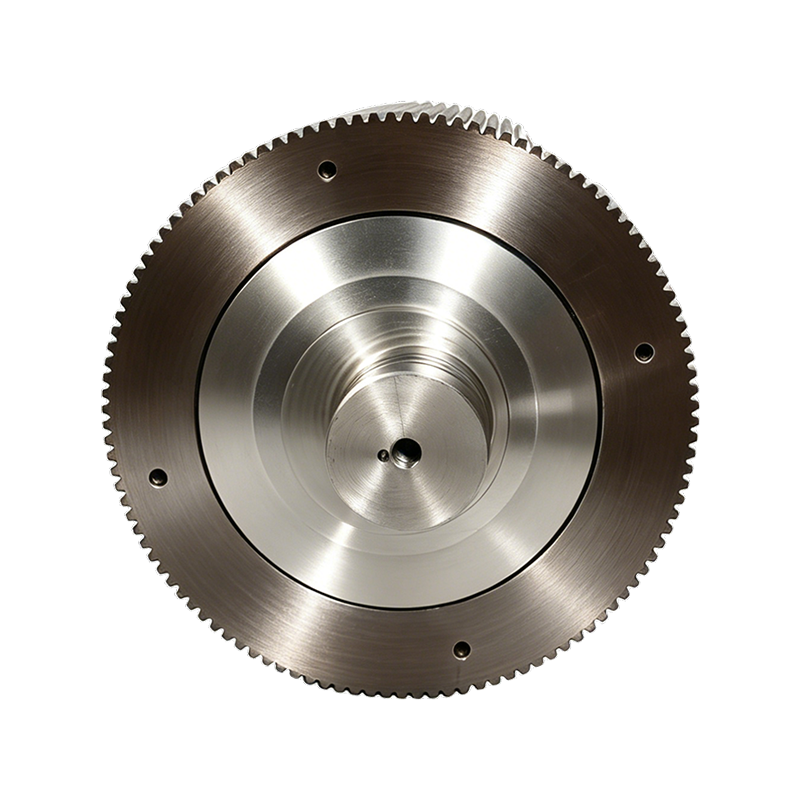

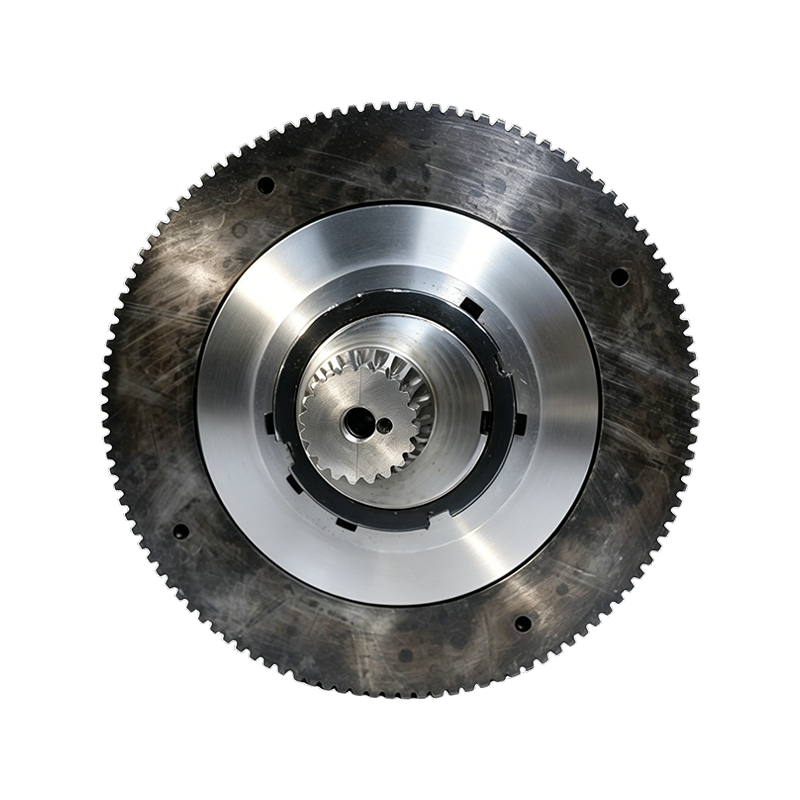

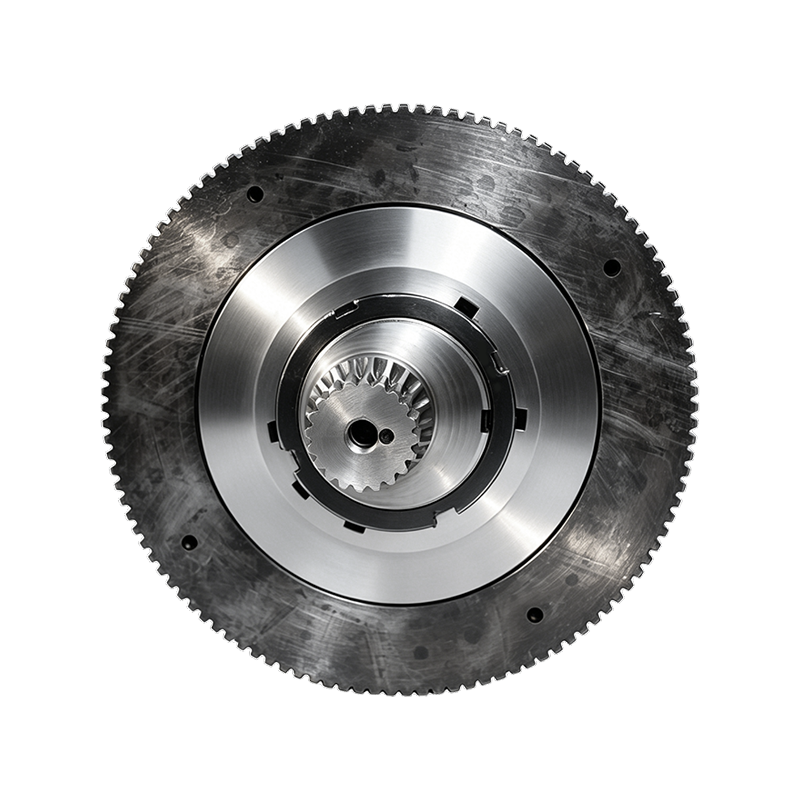

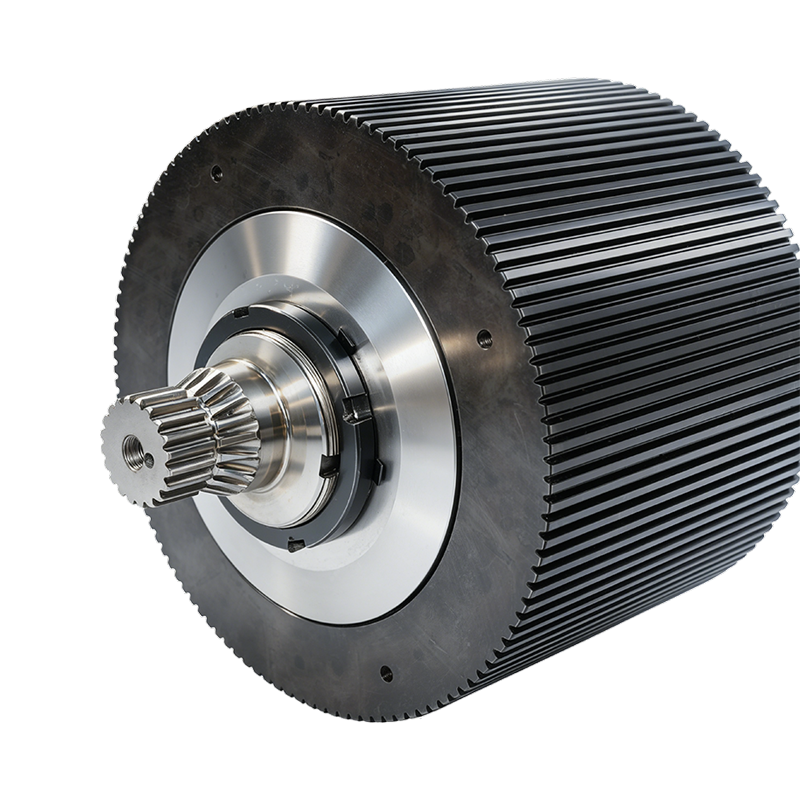

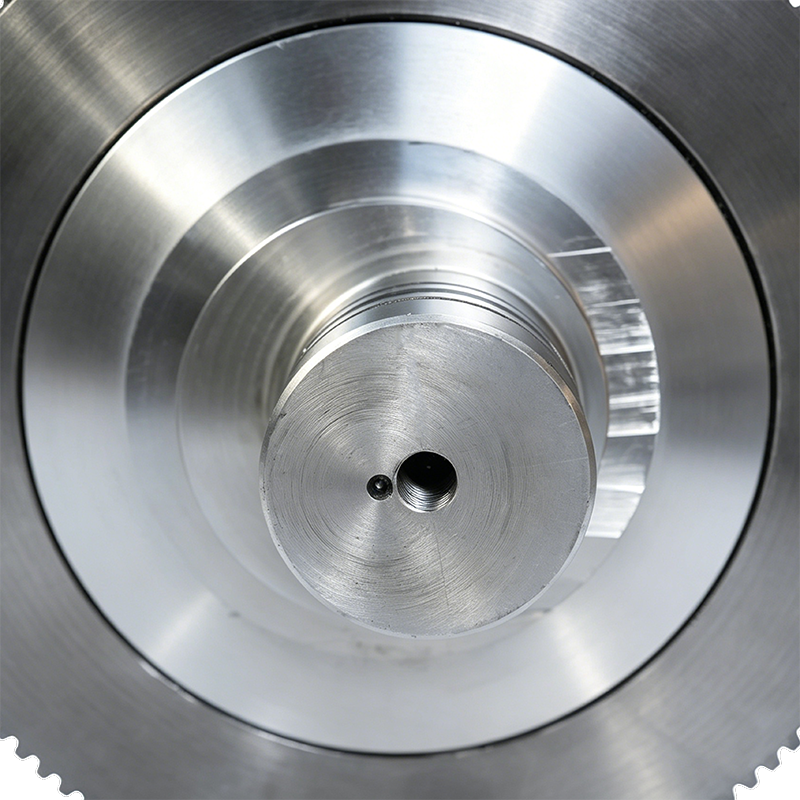

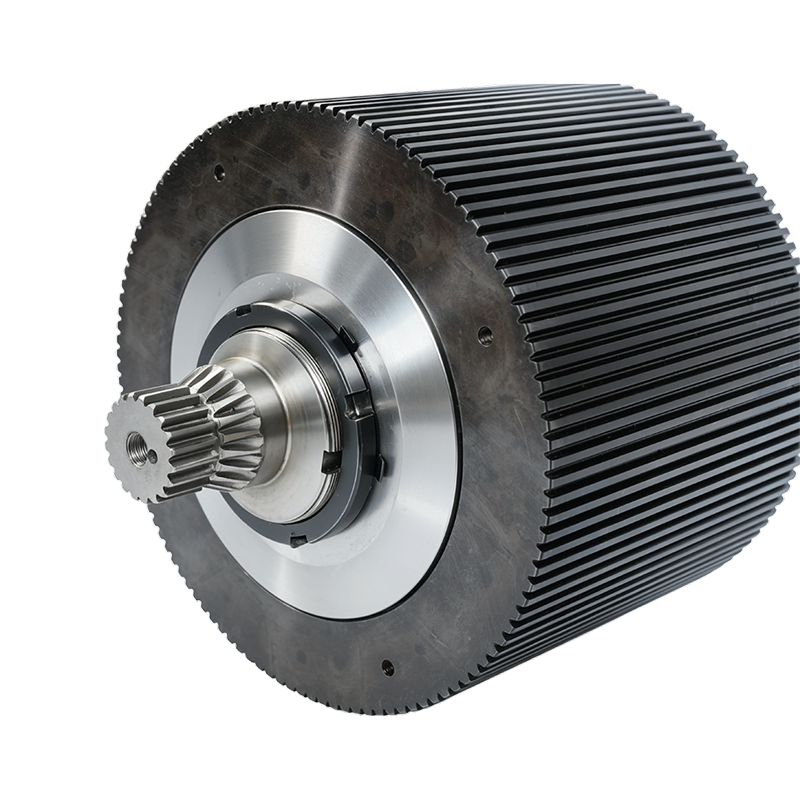

مونتاژ پوسته غلتکی حلقه حلقه ای قطعات یدکی آسیاب پلت با بهره وری بالا

مقدمه

را قطعات یدکی آسیاب گلوله ای با بهره وری بالا مونتاژ پوسته غلتکی حلقه ای یک جزء سنگین مورد استفاده در دستگاه های گلوله حلقه ای است. این مجموعه شامل یک پوسته غلتکی، یاتاقان‌های دقیق، یک محور مرکزی و یک سیستم آب‌بندی است تا از گندله‌سازی پایدار تحت شرایط عملیاتی با فشار و دمای بالا پشتیبانی کند.

برای کاربردهایی مانند گندله سازی سوخت زیست توده و تولید خوراک دام با فیبر بالا طراحی شده است. با حفظ شکاف کاری دقیق بین غلتک و قالب حلقه، مونتاژ به پشتیبانی از چگالی گلوله، عملکرد شکل‌دهی و خروجی تولید کمک می‌کند.

مجموعه پوسته غلتکی آسیاب گلوله چیست؟

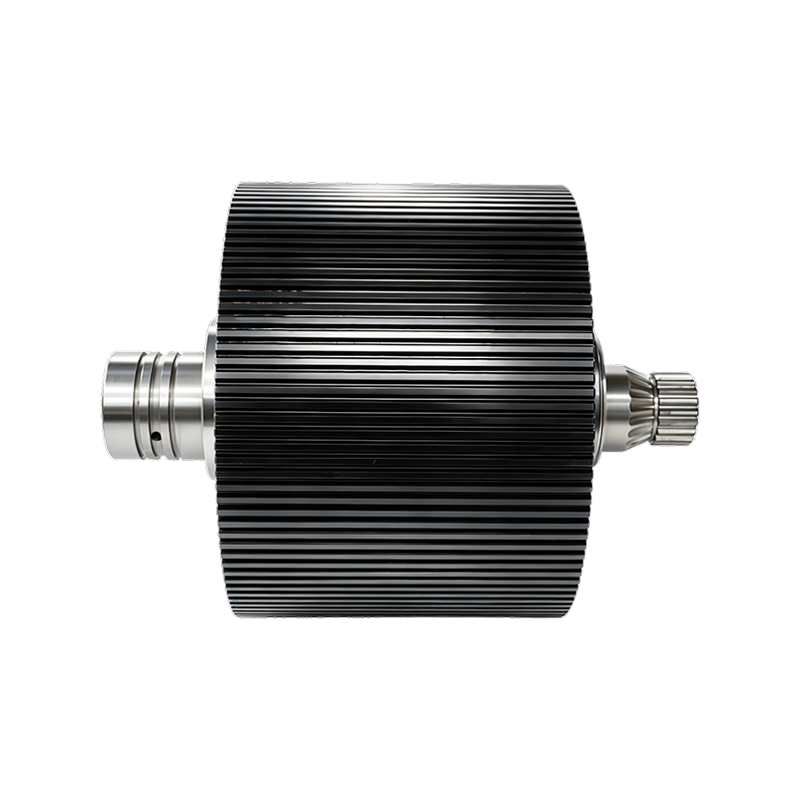

مجموعه پوسته غلتکی آسیاب گلوله ای یک قطعه غلتکی کامل تحت فشار است که در داخل دستگاه گلوله دای حلقه ای نصب شده است.

برخلاف خرید یک پوسته غلتکی به تنهایی، یک مونتاژ کامل شامل چندین جزء مهم است:

• پوسته غلتکی
• بلبرینگ های سنگین
• شفت مرکزی
• سیستم آب بندی چند لایه

راse components work together to transmit pressure, support roller rotation, protect internal bearings, and maintain stable contact between the roller and ring die.

مونتاژ غلتک فشار چگونه کار می کند؟

در طول تولید گلوله، مواد خام وارد ناحیه فشرده سازی بین غلتک و قالب حلقه می شوند.

را roller assembly rotates while applying pressure to the material. The working surface of the roller shell helps grip the material and guide it toward the ring die holes.

را basic working process includes:

• مواد اولیه وارد محفظه گندله سازی می شود.
• را pressure roller rotates against the ring die.
• را roller shell grips and compresses the material.
• مواد به داخل سوراخ های قالب حلقه رانده می شوند.
• فشار مداوم گلوله های متراکمی را تشکیل می دهد.
• را finished pellets are discharged from the die.

حفظ شکاف صحیح بین غلتک و قالب حلقه برای کیفیت گلوله پایدار و راندمان تولید مهم است.

اجزای اصلی مجموعه غلتکی چیست؟

پوسته غلتکی

را roller shell is the main working wear component. Its surface geometry directly contacts the raw material and works against the ring die.

بلبرینگ های سنگین

را assembly uses specialized tapered roller bearings designed to withstand substantial radial and axial loads during pelletizing.

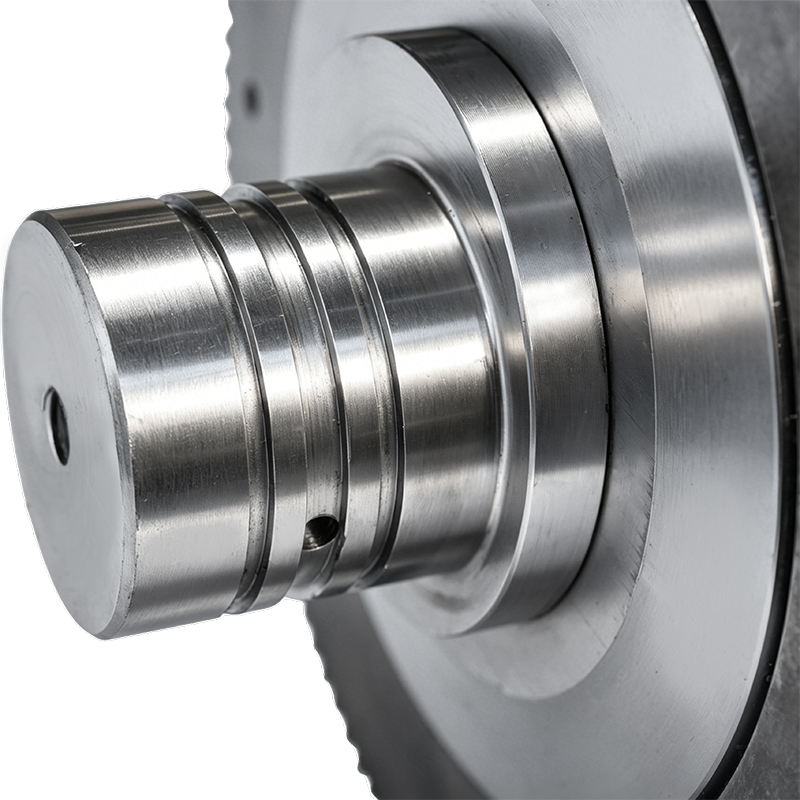

شفت مرکزی

را central shaft supports the roller assembly and transfers mechanical forces during operation.

سیستم آب بندی چند لایه

را sealing structure helps prevent lubricant leakage and keeps fine dust away from the internal bearings. This is particularly important in continuous pellet production environments.

مزایای مونتاژ پوسته غلتکی با بهره وری بالا چیست؟

مقاومت در برابر سایش بالا

را roller shell can be manufactured from high-grade alloy steels such as 20CrMnTi یا 40 کرون . تکنیک های آهنگری پیشرفته برای تولید ساختار داخلی متراکم استفاده می شود.

سختی سطح بالا

را roller shell surface undergoes vacuum carburizing and quenching, with a specified surface hardness of HRC 58-62 . این به منظور بهبود مقاومت در برابر سایش در شرایط گلوله سازی ساینده در نظر گرفته شده است.

چسبندگی مواد بهبود یافته

پروفیل های دندانی مختلف از جمله طرح های لانه زنبوری شکاف دار و فرورفته موجود است. شیارهای با ماشینکاری دقیق به بهبود درگیری مواد و کاهش لغزش کمک می کنند.

ظرفیت بار بالا

رولبرینگ های مخروطی سنگین برای مقابله با شوک های شعاعی و محوری ایجاد شده در طول فرآیند گلوله سازی طراحی شده اند.

محافظت در برابر گرد و غبار

را multi-layer sealing structure helps keep fine dust away from the bearings while retaining lubricant inside the bearing area.

کاهش لرزش

هر مجموعه تحت آزمایش تعادل پویا قرار می گیرد تا لرزش ناشی از عدم تعادل را کاهش دهد. این همچنین می تواند به کاهش سایش ناهموار شفت اصلی و قالب حلقه کمک کند.

چه موادی برای پوسته غلتکی استفاده می شود؟

را product page specifies high-grade alloy steel materials including:

• 20CrMnTi
• 40Cr

راse materials are processed using advanced forging techniques before subsequent machining and heat treatment.

برای خریداران، انتخاب مواد باید همراه با عملیات حرارتی، سختی سطح، شرایط کار، ساینده بودن مواد خام و الزامات خدمات مورد انتظار ارزیابی شود.

چرا درمان حرارتی مهم است؟

عملیات حرارتی تأثیر مستقیمی بر عملکرد سایش پوسته غلتکی دارد.

را product uses کربورسازی و کوئنچ در خلاء با توجه به مشخصات محصول، سطح پوسته غلتکی به HRC 58-62 می رسد.

یک فرآیند عملیات حرارتی کنترل شده به درستی می تواند به تامین سختی سطح مورد نیاز کمک کند و در عین حال از عملکرد ساختاری پوسته غلتکی تحت بارگذاری مکانیکی مکرر پشتیبانی کند.

بنابراین برای خریداران صنعتی، ارزیابی فرآیند تولید کامل تامین کننده به جای انتخاب یک مجموعه غلتکی بر اساس عیار فولاد مفید است.

طرح های سطح غلتکی موجود چیست؟

را roller assembly can be supplied with different surface geometries according to application requirements.

سطح غلتکی شکاف دار

طرح های شکاف دار شیارهایی را ایجاد می کنند که به غلتک کمک می کند با مواد خام درگیر شود و لغزش مواد را کاهش دهد.

سطح لانه زنبوری گودی

را dimpled or honeycomb configuration provides a different gripping pattern and can be selected according to the pelletizing application.

را appropriate surface design should be determined according to the pellet mill, ring die, raw material characteristics, and existing roller configuration.

چه برنامه هایی از مجموعه های غلتکی آسیاب گلوله استفاده می کنند؟

تولید گلوله سوخت زیست توده

را assembly is designed for biomass materials such as wood chips and rice husks, where the roller is exposed to continuous pressure and abrasive conditions.

تولید پلت خوراک دام

می توان از آن برای کاربردهای خوراک دام با فیبر بالا که نیاز به فشرده سازی پایدار و تولید گلوله مداوم دارند استفاده کرد.

تولید پلت با بازده بالا

را assembly is designed for heavy-duty industrial applications where stable pellet density, forming rates, and hourly production are important.

چگونه مونتاژ پوسته غلتکی مناسب را انتخاب کنیم؟

خریداران باید قبل از خرید تجهیزات و شرایط عملیاتی را تأیید کنند.

اطلاعات مهم شامل:

• مدل آسیاب گلوله ای
• مشخصات قالب حلقه
• ابعاد مونتاژ غلتک
• پوسته غلتکی diameter
• پوسته غلتکی width
• پیکربندی شفت
• مشخصات بلبرینگ
• الزامات آب بندی
• طراحی سطح غلتکی
• نوع مواد اولیه
• ظرفیت تولید
• ساعات کار
• مقدار مورد نیاز

ارائه طرح اصلی، شماره قطعه، عکس‌ها یا مشخصات مونتاژ موجود می‌تواند به سازنده کمک کند تا سازگاری را تأیید کند.

خریداران هنگام تعویض غلتک چه چیزی را باید بررسی کنند؟

تعویض مجموعه کامل به چیزی بیش از بررسی ابعاد پوسته غلتکی نیاز دارد.

خریداران همچنین باید بررسی کنند:

• شرایط و مشخصات بلبرینگ
• ابعاد شفت
• ساختار آب بندی
• پوسته غلتکی surface condition
• تعادل پویا
• شکاف کار غلتک به حلقه
• الزامات روانکاری
• سازگاری کلی مونتاژ

یک مونتاژ مناسب می تواند خطر سایش زودرس بلبرینگ، لرزش، سایش ناهموار غلتک و بی ثباتی تولید را کاهش دهد.

چگونه می توان عمر سرویس مونتاژ غلتکی را بهبود بخشید؟

تنظیم مناسب غلتک و قالب را حفظ کنید

را working gap between the roller and ring die should be maintained according to the pellet mill's operating requirements.

روغن کاری مناسب را حفظ کنید

بلبرینگ ها باید با توجه به نیاز سازنده تجهیزات روغن کاری مناسب را دریافت کنند.

جلوگیری از گرد و غبار و مواد خارجی

گرد و غبار ریز گلوله سازی و فلز خارجی می تواند بر یاتاقان ها، مهر و موم ها، پوسته غلتکی و قالب حلقه تأثیر منفی بگذارد.

لرزش مانیتور

لرزش غیرمعمول ممکن است نشان دهنده مشکلات بلبرینگ، عدم تعادل، مونتاژ نادرست یا سایش ناهموار باشد.

سیستم آب بندی را بررسی کنید

درزگیرهای آسیب دیده می توانند به گرد و غبار اجازه ورود به قسمت یاتاقان یا روان کننده را بدهند.

سایش پوسته غلتکی را بررسی کنید

به طور منظم سطح کار و مشخصات دندان را بررسی کنید تا قبل از اینکه بر تولید تأثیر بگذارد، سایش بیش از حد را شناسایی کنید.

خریداران هنگام خرید مونتاژ غلتک چه چیزی را باید در نظر بگیرند؟

قیمت نباید تنها عامل خرید قطعات یدکی آسیاب گلوله صنعتی باشد.

خریداران حرفه ای باید ارزیابی کنند:

• پوسته غلتکی material
• سختی سطح
• عملیات حرارتی
• پروفایل دندان
• کیفیت بلبرینگ
• دقت شفت
• ساختار آب بندی
• تعادل پویا
• دقت ابعادی
• سازگاری مونتاژ
• بازرسی کیفیت
• قابلیت OEM
• ظرفیت تولید
• قابلیت تحویل
• پشتیبانی فنی

برای تأسیسات تولید مداوم، کل هزینه مالکیت می تواند مهمتر از قیمت خرید اولیه باشد.

نصب شده و مونتاژ غلتک فشار سفارشی

آسیاب های مختلف گلوله ممکن است از ابعاد غلتکی، پیکربندی بلبرینگ، مشخصات شفت و ساختارهای آب بندی متفاوت استفاده کنند.

Anhui Jindingsheng Machinery Co., Ltd. راه حل های سفارشی مونتاژ غلتک فشار را با توجه به مشخصات تجهیزات مشتری و الزامات فنی ارائه می دهد.

را company focuses on the R&D and manufacturing of ring dies, rollers, and related pellet mill components. Its production process covers raw materials, forging, finishing, and heat treatment, with products exported to multiple international markets.

سؤالات متداول درباره مونتاژ پوسته غلتکی آسیاب گلوله با بهره وری بالا

مجموعه پوسته غلتکی آسیاب گلوله ای چیست؟

مجموعه پوسته غلتکی آسیاب گلوله ای یک جزء کامل غلتکی تحت فشار است که از پوسته غلتکی، بلبرینگ، شفت مرکزی و سیستم آب بندی تشکیل شده است. در دستگاه پلت دای حلقه ای نصب می شود.

عملکرد مجموعه غلتکی چیست؟

را roller assembly applies pressure to raw materials and helps guide them into the ring die holes for pellet formation while supporting stable roller rotation.

چه موادی برای پوسته غلتکی موجود است؟

را product page specifies high-grade alloy steel materials including 20CrMnTi و 40Cr .

سختی سطح پوسته غلتکی چقدر است؟

را product specifications state that vacuum carburizing and quenching can achieve a surface hardness of HRC 58-62 .

چه طرح های سطح غلتکی موجود است؟

را product can be supplied with slotted and dimpled honeycomb surface designs to improve material gripping and reduce slipping.

چرا از رولبرینگ های مخروطی استفاده می شود؟

رولربرینگ های مخروطی سنگین برای تحمل بارهای شعاعی و محوری و ضربه های ایجاد شده در حین گندله سازی طراحی شده اند.

چرا سیستم آب بندی مهم است؟

را multi-layer sealing structure helps prevent lubricant leakage and keeps fine pelletizing dust away from the bearings.

تعادل پویا چگونه به مونتاژ غلتک سود می رساند؟

تست تعادل دینامیکی به کاهش ارتعاش ناشی از عدم تعادل کمک می کند و می تواند به محافظت از شفت اصلی و قالب حلقه در برابر سایش ناهموار کمک کند.

مونتاژ غلتک چه موادی را می تواند پردازش کند؟

را product is designed for pelletizing applications involving biomass fuels such as wood chips and rice husks, as well as high-fiber animal feed.

آیا می توانید مجموعه های غلتکی سفارشی را بسازید؟

بله. مجموعه های غلتکی سفارشی را می توان با توجه به مشخصات تجهیزات مشتری، ابعاد، نقشه ها و الزامات برنامه تولید کرد.

چه اطلاعاتی باید برای یک نقل قول ارائه کنم؟

خریداران باید مدل آسیاب گلوله، ابعاد مونتاژ غلتک، مشخصات پوسته غلتکی، اطلاعات شفت و بلبرینگ، طراحی سطح، مقدار مورد نیاز و سایر نقشه ها یا عکس های فنی موجود را ارائه دهند.

چرا آنهویی Jindingsheng Machinery Co., Ltd. را انتخاب کنید؟

Anhui Jindingsheng Machinery Co., Ltd. متخصص در تحقیق و توسعه و ساخت قالب های حلقه آسیاب گلوله ای، غلطک ها و اجزای گرانولاتور مربوطه است. این شرکت دارای 14509 متر مربع تاسیسات و 97 کارمند است و مراحل کلیدی تولید از مواد اولیه تا آهنگری، تکمیل و عملیات حرارتی را کنترل می کند. محصولات این شرکت به چندین بازار بین المللی صادر می شود.

نتیجه گیری

را قطعات یدکی آسیاب گلوله ای با بهره وری بالا مونتاژ پوسته غلتکی حلقه ای یک محلول کامل غلتکی سنگین است که برای گلوله سازی دای حلقه ای پیوسته طراحی شده است. پوسته غلتکی فولادی آلیاژی، سطح کار سخت شده، یاتاقان های مخروطی سنگین، سیستم آب بندی چند لایه و متعادل کننده پویا با هم کار می کنند تا از عملکرد پایدار پشتیبانی کنند.

برای خریداران، عوامل کلیدی خرید عبارتند از مواد پوسته غلتکی، سختی سطح، ظرفیت باربری، عملکرد آب بندی، تعادل دینامیکی، سازگاری تجهیزات، و کیفیت کلی ساخت .

انتخاب یک مجموعه کامل و مناسب می تواند به کارخانه های گلوله کمک کند تا تولید پایداری داشته باشند، سایش زودرس قطعات را کاهش دهند و مدیریت طولانی مدت قطعات یدکی را بهبود بخشند.

پوسته غلتکی Assembly Specification Reference

برای نقل قول های دقیق و پشتیبانی OEM، لطفا با شرکت ماشین آلات Anhui Jindingsheng، Ltd. تماس بگیرید.
